完整制冷模组
LL-08B
半导体饮水机制冷模组
面向真实出水需求的无压缩机制冷方案。
LL-08B将0.8 L保温水箱、双TEC、冷管导冷、热管散热、强制风冷和双NTC温感整合在一个模组内。
130 ±10 W25°C运行5分钟额定输入
DC 12 / 24 VTEC串联/并联配置
165×115×308 mm模组外形尺寸
1.45 kg单个模组净重
先看完整产品，再查看工程细节
主图展示完整组装模组，详情顺序依次覆盖外观、接口、尺寸、内部结构和测试条件。
01 · 完整产品进/出水 φ11风道排污 φ7.503 · 接口与安装
165 × 115 × 308 mm4 × φ3.304 · 尺寸与安装图

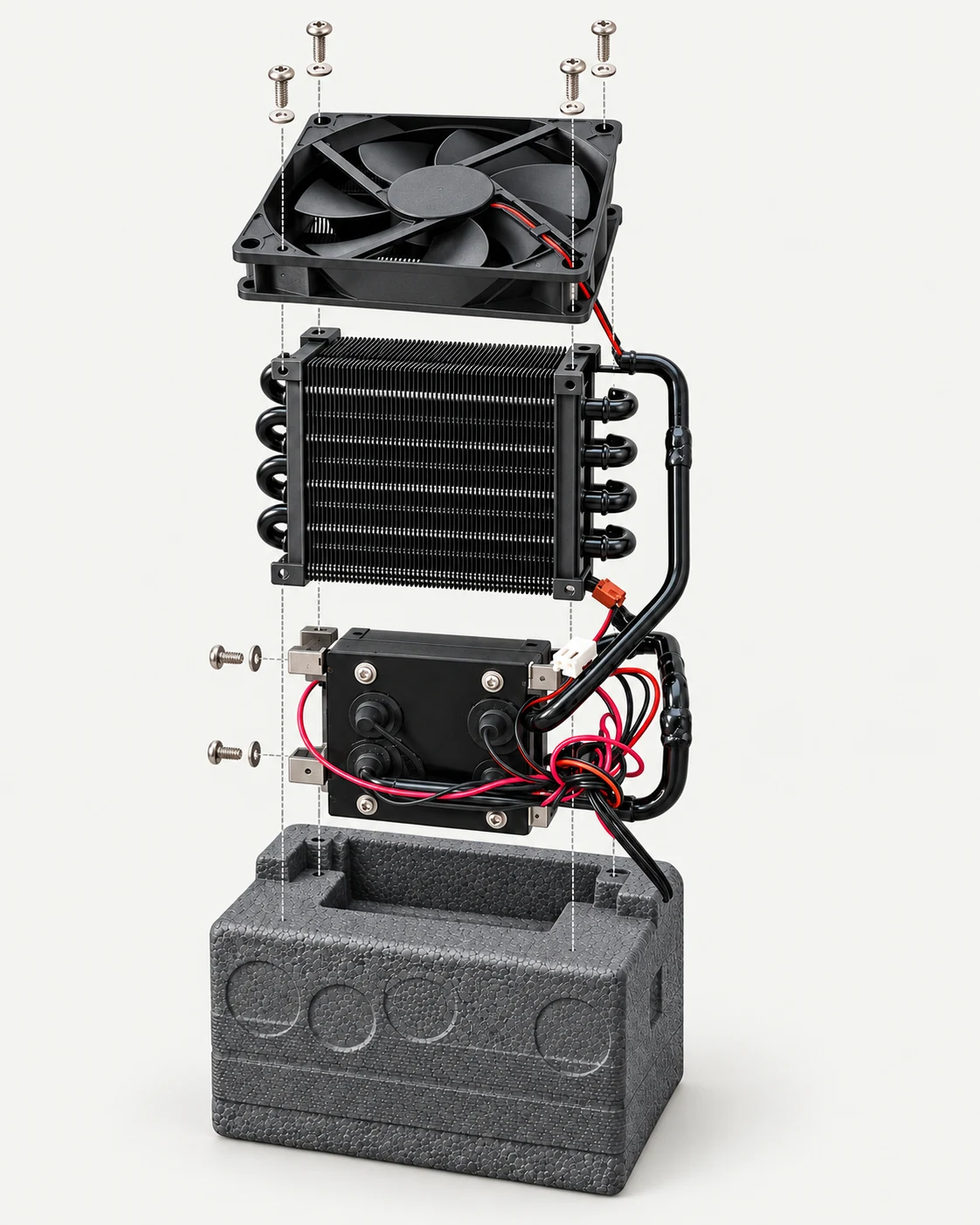

05 · 爆炸结构

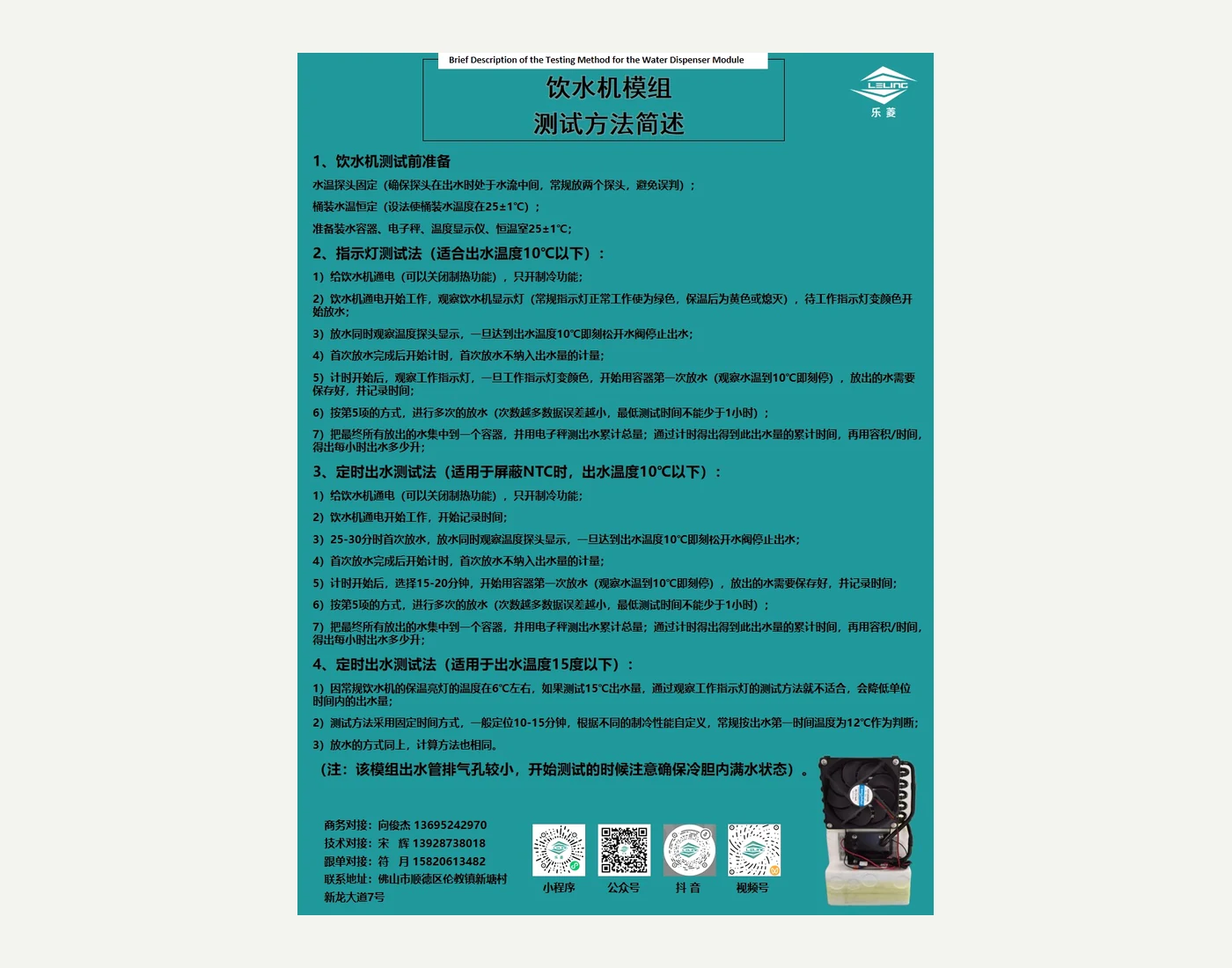

06 · 测试条件
性能结论与条件同屏
性能数字必须保留测试条件。
以上小时出水量基于环境温度25°C、进水温度25°C、额定电气输入且风扇进出风无遮挡的条件，首次取水不计入小时结果。
用于冷水出水的完整热路径
双TEC把热量从保温水箱侧转移出去，冷管在水侧导冷，热管冷凝器和风扇将热量排入整机风道，双NTC用于温度检测。
0.8 L保温水箱
→双TEC
→热管冷凝器
→强制风冷
接口与安装空间
进/出水 φ11风道排污 φ7.5165 × 115 × 308 mm4 × φ3.3
公开规格
| 型号 | LL-08B |
|---|---|
| 产品类型 | 完整半导体饮水机制冷模组 |
| 水箱容量 | 0.8 L |
| 制冷器件 | 双12706 TEC |
| 额定输入 | 130±10 W |
| 噪声 | <35 dB |
| 外形尺寸 | 165×115×308 mm |
| 净重 | 1.45 kg |
| 温感 | 两个B3950 / 10K NTC |
| 安装孔 | 4×φ3.3 |
LL-08B集成常见问题
LL-08B是完整制冷模组吗？
模组包含0.8 L保温水箱、双TEC、冷管、热管冷凝器、风扇和双NTC。整机需要提供正确供电、水路连接、安装和柜内风道。
是否在所有情况下都能达到2 L/h以下10°C？
该数值对应25°C环境与进水温度、额定输入、风道无遮挡且首次取水不计入的测试条件。
风扇风道可以被遮挡吗？
不可以。风扇进出风需要保持通畅，风道受阻会降低制冷能力。
结合柜体和取水周期评估LL-08B。
请提供安装空间、进水温度、目标冷水温度、取水模式、供电配置和风道安排。
